合并單元(MU)時鐘同步性能測試

概述

        合并單元(Merging Unit)為智能電子設備提供一組時間同步的電流和電壓采樣值。其主要功能時通過匯集或合并多個互感器的輸出信號,獲取電力系統電流和電壓瞬時值,并以確定的數據品質傳輸?shù)诫娏ο到y(tǒng)電氣測量和繼電保護設備。介于其承載電力系統二次設備前端數據采集、合并、轉換的重要功能,故對合并單元同步測試極為重要。

        合并單元之間的同步主要基于以全站1PPS(秒脈沖)或IRIG-B為基準的全站同步技術實現,此種方式要求全站鋪設獨立秒脈沖或IRIG-B光纖網,不僅增加應用成本,而且降低系統運行可靠性。因此,目前基于IEEE1588的全站網絡同步對時是發展方向。

        夏光儀表可以測試MU對時誤差,守時誤差,以及發送異常對時信號給MU進行驗證測試。

測試拓撲圖



圖1 MU對時誤差測試拓撲

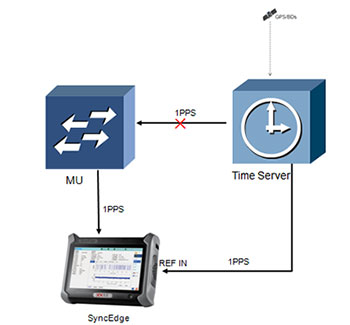

圖2 MU守時誤差測試拓撲

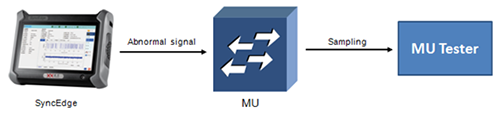

圖3 MU對時異常測試拓撲
